DALI Retrofit Universal Dimmer

DALI LED Retrofit Dimmer

DALI Retrofit Universal Dimmer

Digitaler Phasenan- und abschnittdimmer mit Automatischer Lasterkennung, Advanced Adaptive Dimming und SuperSync.

Perfekt gedimmt - ein Dimmer für alle Situationen egal ob LED-Retrofit, Glühlampen oder Halogen

Ein Dimmer für alle gängigen Leuchtmittel
LED Retrofit, Glühlampen,
NV Halogen + Trafo
DALI oder TastDIM*
Schutzschaltungen für den
Sicheren Betrieb





Features:

Innovatives Dimmverfahren

Beim ersten Einschalten wird die angeschlossene Last
ermittelt (Advanced Adaptive Dimming) und die optimale
Dimmkurve gespeichert.



Intelligent

  • Autom. Lasterkennung
  • Autom. Dimmverhalten je nach Lastart
  • Adaptives Dimmen
  • Wenn ein Leuchtmittel als nicht dimmbar erkannt wird, wirkt der Dimmer wie ein Schalter im Nulldurchgang.
  • Der aktuelle Helligkeitswert wird beim ausschalten gespeichert.
DALI LED Retrofit Dimmer

tastDIM

Der DALI-Eingang kann alternativ auch als Tasteingang
verwendet werden. Dazu wird eine Spannung von 230V
AC an den DALI Kontakten angeschlossen.



Softswitch Funktion

Lampenschonende Softswitchfunktion /
LED-Konform (soft ON und soft OFF).



Extrem robust

  • Kurzschlussfest
  • autom. Leistungsreduzierung bei Überlast
  • Übertemperaturschutz
  • Leerlauffest
  • Technische Daten
  • Bilder
Technische Daten:
Technische Daten DRD150 UP DRD300 UP DRD600 REG
Artikelnummer 10.196 10.195 10.231
Bauart DALI Dimmer Unterputzgehäuse UP DALI Dimmer Unterputzgehäuse UP DALI Dimmer Hutschienengehäuse REG
Netzspannungsbereich 220-240V AC
Netzfrequenz 50/60Hz
Anschlussleistung 3-150W 3-300W 3-600W
Verlustleistung (ein/bei Nennlast) Standby/ Betrieb 0,75 W / 1,8 W bei Volllast
Anschlüsse Spannungsversorgung,
DALI D1/D2,
Ausgang
Steckklemmen
0,2 - 1,5 mm²
mit Push-in-Federanschluss
Schraubklemme
feindrähtig: 0,2 … 2,5 mm²
eindrahtig: 0,2 … 4 mm²
Bedien- und Anzeigeelemente Setup-Taster, LED
Schutzfunktionen Kurzschlussabschaltung mit automatischem Wiederstart;
Leistungsbegrenzung bei Übertemperatur;
Abschaltung bei Überlast
Umgebung Schutzart gemäß
DIN EN 60529
IP20, Schutzklasse II
Umgebungsteperatur ta -0°...+50° Celsius
Gehäusetemperatur tc 70° Celsius
Luftfeuchte 5 - 80% nicht kondensierend
DALI IEC 62386 Device Type 4
Anzahl Kurzadressen 1
Stromaufnahme aus DALI < 2mA
Alternative Ansteuerung tastDIM, 230V AC über DALI-Eingang
Dimmung Ausgangskennlinie 0; 0,1-100 % gemäß IEC 62386-102 (logarithmisch)
Lineare oder kundenspezifische Kennlinie auf Anfrage
Approbation EMV DIN EN61000-6-1, DIN EN61000-6-3
CE-Zeichen Gemäß EMV- und Niederspannungsrichtlinien
Design Bauform Unterputzgehäuse UP Hutschienenmodul (2TE)
35mm DIN EN 60715
Montageart Einbau in Schalterdosen, Abzweigkästen Einbau in Schaltanlagen, Verteilungen
Abmessungen (Länge x Breite x Höhe) mm 70 (51)x 30 x 46,5 70 (51)x 34,5 x 46,5 90 x 36 x 62 mm
Gehäuse, Farbe Kunststoff , Grau
Gewicht 0,120 kg 0,150 kg 0,150 kg
Zollnummer HS-Code/ TARIC-Number 85365080
Mitgeltende Unterlagen: Bedienungsanleitung
Wichtiger Hinweis: Beachten Sie alle einschlägigen Sicherheitsrichtlinien und die mitgeltenden Unterlagen für die Installation und den Betrieb.




Produktansicht DRD600 REG


Abmessungen REG Hutschiene


Blockschaltbild
DRD600 REG - LED Last

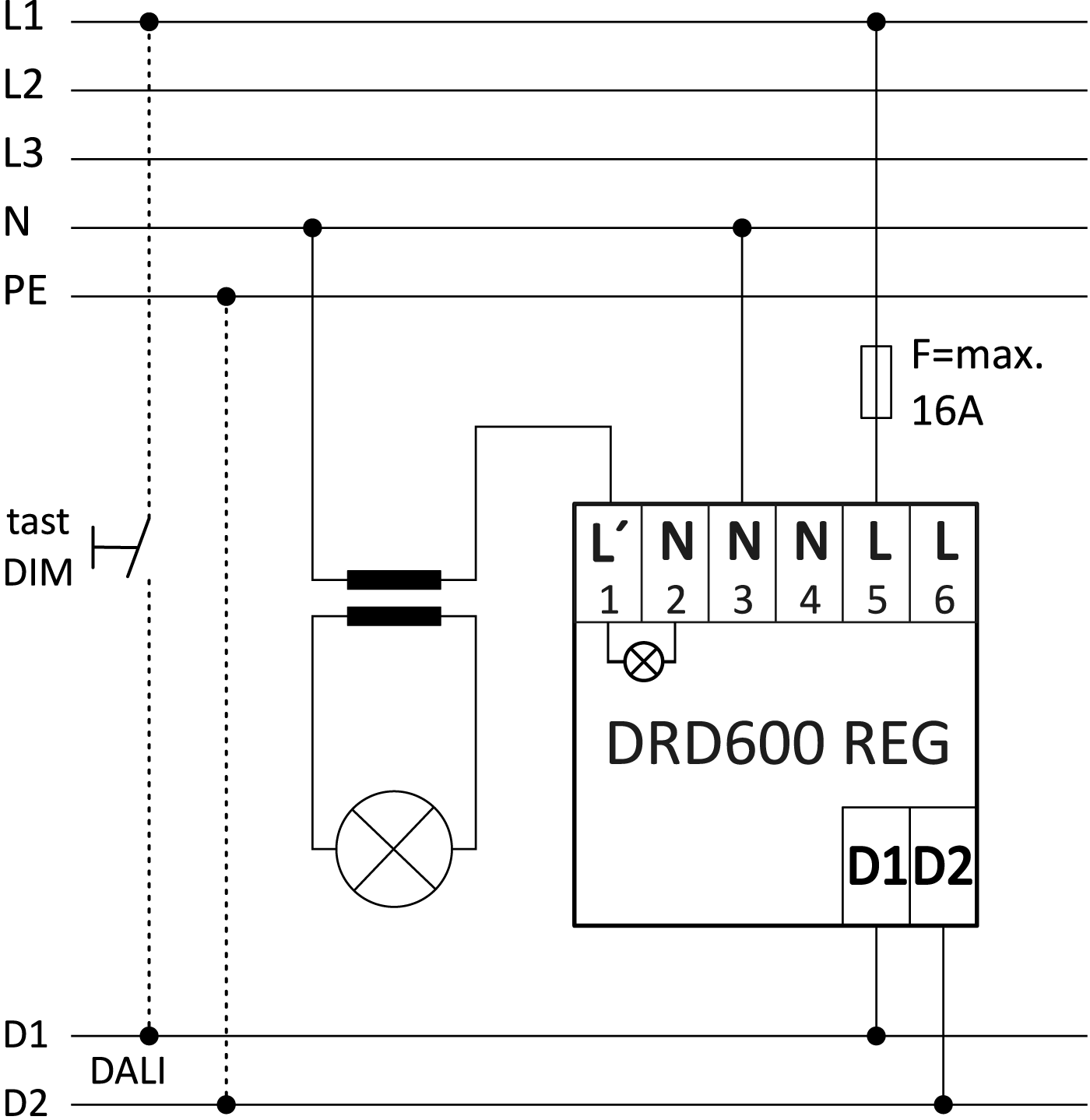

Blockschaltbild
DRD600 REG - NV Last


Blockschaltbild
DRD600 REG - Ohm Last


Produktansicht
DRD300 UP


Abmessungen Unterputzgehäuse tief


Blockschaltbild
DRD300 UP - LED Last


Blockschaltbild
DRD300 UP - NV Last


Blockschaltbild
DRD300 UP - Ohm Last
